灭磁过电压测试仪,【天正华意电气设备(黄南市分公司)tianzh3611-6】是一家集灭磁过电压测试仪设计、生产、销售于一体的厂家,高品质的产品、专业的销售与售后团队,赢得了国内外客户的一致好评。联系人:杨经理,地址:平度市平安路2号。

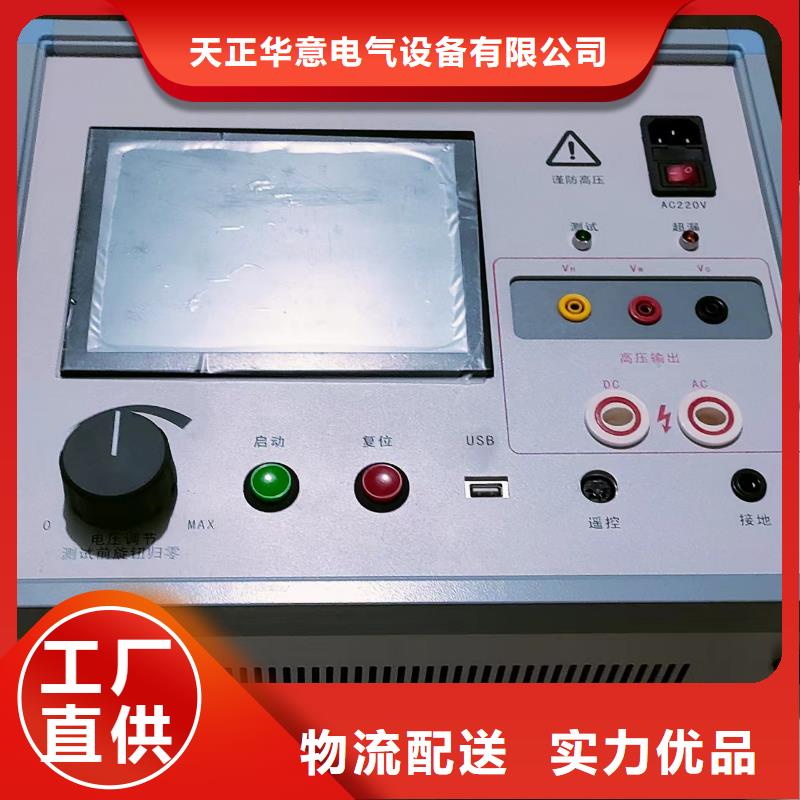

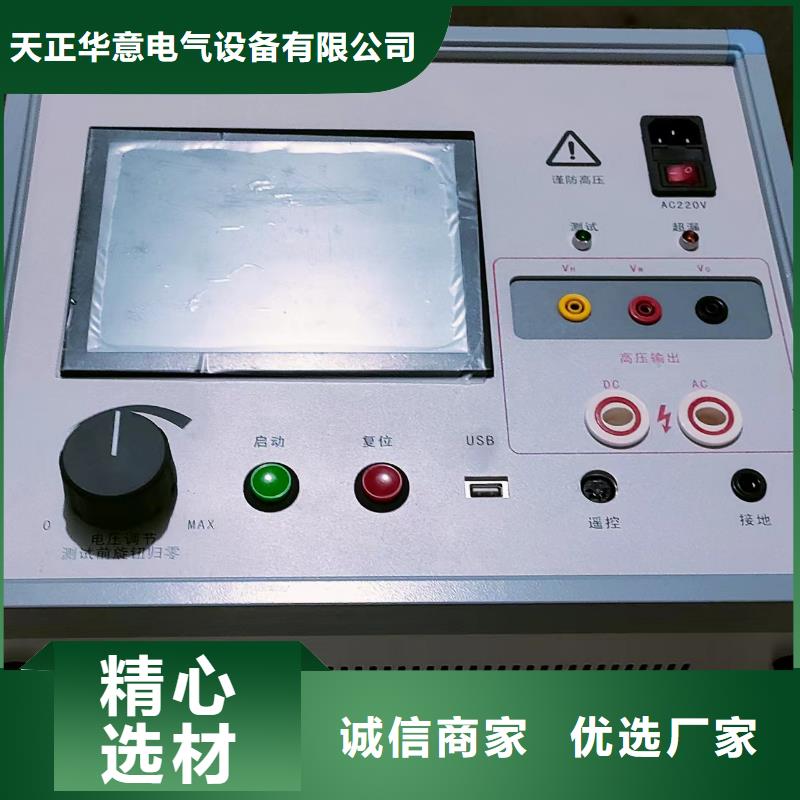

灭磁过电压测试仪测试装置器外观测试装置尺寸为：380mm×320mm×260mm 前面板换分为LCD显示区域，测试、超漏和电源指示灯，AC220V输入口，高压输出口，遥控高压测试棒接口，USB存储器端口，电压调节旋钮，启动和复位按钮。仪器背面板主要有一个散热口(当功率较大时风扇自动开启，功率降低后自动关闭)和四个地脚支架组成（仪器平放时，应打开地脚支架，用于机箱内部热空气导出）。图二、测试装置前面板图六、操作说明操作前将仪器平放（打开背板地脚支架）或竖放于稳固平台之上，操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！检查电压调节旋钮，确保电源启动前旋钮位于“0”位置，确保测试装置与被测样品的电路连接准确接线牢固，确保不会发生开路或短路。然后打开测试装置电源开关，电源指示灯亮起。屏幕显示本司logo，等待系统软件加载。系统成功启动后，默认先进入耐压试验程序。耐压试验程序和过电压试验程序之间可以自由切换（分别各自界面上的特定控制按钮），单机界面上的“退出”命令，将离开程序回到系统桌面，双击桌面上的“我的设备”类似于PC机的“我的电脑”，进入后选择“NandFlash”，里面可以看到本应用程序和其它几个运行必备文件。里面若有测试生成的图形文件，可以通过U盘进行剪切拷走。 工频放电电压试验装置 工频放电电压试验仪 过电压保护器测试仪 过电压保护器校验仪 过压保护器测试仪 三相过电压保护器测试仪 过电压保护器三相测试仪 组合式过电压保护器测试仪 过电压保护装置

灭磁过电压测试仪工作原理TH-II灭磁过电压测试装置由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。其中，AC/DC高压升压电路能调整输出电压至需要的值，漏电流设定及检测回路能设定击穿电流，测试过程中通过LCD屏幕实时显示电压和漏电流值，当漏电流值达到或超过预定漏电流值时，测试装置将立即自动复位，并亮起超漏报警灯，蜂鸣器开始鸣叫（通过仪器面板复位按钮关闭报警灯和蜂鸣器）。测试装置具有定时复位功能，样品在要求的的试验电压作用下达到规定的时间时，测试装置具有自动复位切断试验电压功能。测试时若被测样品发生击穿，漏电流超过设定的击穿（或保护）电流，测试装置自动切断输出电压，同时声光电报警提示。原理图如下所示：图一、工作原理图四、技术指标输出电压 AC:0---5000VDC:0----5000V输出功率：2000W（变压器功率可选）精度参数：电压精度< 3 % 电流精度< 2 %漏电流范围：AC:0-100 mA（5000V）AC:0-600 mA (3500V 过电压使用)DC:0-30 mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）波形数据存储：USB盘（存储容量8GB）外形尺寸：380宽*320高*260深重 量：约 23kg供电电源：AC220V（±10%），50Hz 灭磁过电压保护测试仪 消谐电阻器参数测试仪 消谐电阻器测试仪 消谐测试仪 消谐器交流特性测试仪 消谐器特性测试仪 消谐器测试仪 消谐电阻器参数测量仪 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪

灭磁过电压测试仪第二个菜单项为“无间隙TBP ZnO避雷器”测量功能，用于无间隙过压保护器或ZnO避雷器的直流1mA参考电压试验。第三个菜单项为“交流耐压试验”测量功能，用于干式与油浸式变压器、电抗器、断路器、电压电流互感器、套管、支柱绝缘子及其他设备的交流耐压试验。第四个菜单项为“校验直流电压”，用于仪器直流电压校准。第五个菜单项为“时间设定”，可用来设定仪器的日期和时间。日期和时间掉电不丢失，无需每次开机都重新设定。按“选择”键，屏幕显示将在上述五个菜单项间循环切换；按“进入”键，将进入对应的菜单功能页面。功能选择有间隙TBP 无间隙TBP ZnO避雷器选择 进入功能选择交流耐压试验 校验直流电压选择 进入图6功能选择4. 3 “有间隙TBP”测量功能当菜单项在“有间隙TBP”项时，按“选择”键进入“有间隙TBP”测量功能，如图7（见下页）。按“退出”键将返回到“测量功能选择”页面；按“进入”键进入“交流测量确认”页面。4.3.1 “交流测量确认”页面在“交流测量”页面按“进入”键进入“交流测量确认页面”，显示页面如图8所示。交流测量有间隙TBP动作电压退出 进入图7交流测量功能确定加交流高压？请确认接线正确退出 进入图8交流测量确认如图8，按“退出”键退出并返回到“测量功能选择”页面，按“进入”键仪器将输出工频高压，开始“工频放电电压试验”。注意：1、在开始测量前应将面板上的“高压输出”开关打至“OUT”状态，否则仪器无法输出高压。2、开始测量前，应确认接线正确，接地良好，以免发生电击事故。3、10秒内无操作，仪器自动返回上一页面。
